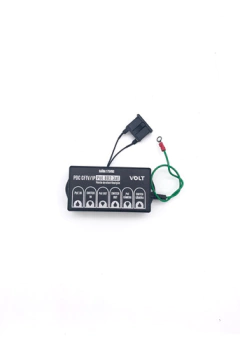

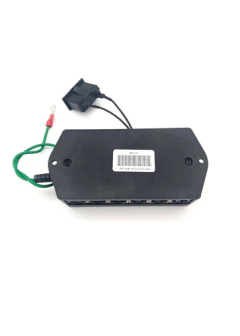

O Ponto de Distribuição de Câmeras PDC CFTV/IP 802.3 af tem como função fornecer tensão e possibilitar o fluxo de dados através do cabo UTP. Possui quatro conectores RJ45 blindados compatíveis com o padrão PoE IEEE 802.3 at (Pinos 4 e 5 Positivo, 7 e 8 Negativo) e dois conectores RJ45 blindados compatíveis com o padrão IEEE 802.3 af (Pinos 4 e 5 Positivo, 7 e 8 Negativo). O Backbone (Cascateamento entre PDC's, trabalha com tensão de 165Vdc) tem sua extensão máxima variando de acordo com o modelo de câmeras e switches utilizados. A alimentação das câmeras segue o padrão IEEE 802.3 af, com tensão de 48Vdc ; Obs.: Para câmeras de 12V/24V devem ser utilizados os PDC's do modelo sem PoE cód.: 13.12.004.
Possui proteção contra surto de tensão e proteção de dados, em todas as portas. Além de possuir uma saída auxiliar, tomada, proveniente da tensão de barramento para a utilização de uma fonte chaveada de até 12W para alimentar o switch. O PDC CFTV/IP 802.3 af trabalha em conjunto com a fonte primária Power Net 1000 CFTV/IP.
Informações Técnicas
ENTRADA
Tensão: 165VDC
SAÍDA
Tensão PoE Backbone: 165VDC
Corrente: 1,25A Entrada/Saída
Tensão PoE Câmera: 48VDC
CONEXÕES
PoE In PoE Out 165VDC: RJ45 blindado, sendo 2 portas tipo LAN e 2 portas tipo PoE IEEE802.3 at (pinos 4 e 5 positivos, 7 e 8 negativos)
PoE Câmera 48VDC: RJ45 blindado, sendo 1 porta tipo LAN e 1 portas tipo PoE IEEE802.3 af (pinos 4 e 5 positivos, 7 e 8 negativos)
Possui saída auxiliar de 165VDC. para ligação de uma fonte chaveada de no máximo 12W e alimentar Switchs, RBs ou Conversores de mídia.
TRANSMISSÃO DE DADOS
Fast Ethernet 100Mbps
PROTEÇÕES:
Entrada/Saída: Proteção Estática por Varistores e Diodos TVS
OUTROS
Dimensões: AxLxP -
Montagem: sobrepor
MTBF: >60.000 horas (estimado)
Temperatura de operação 0 a +80ºC
