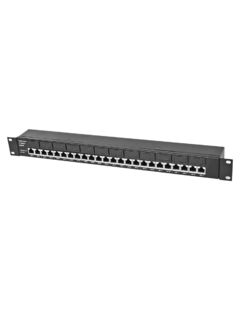

O Patch Panel 3T Plus Gigabit Evolution possui interface Web para configuração e acesso as informações do dispositivo e é compatível com todos os Browsers que suportam HTML5 e Javascript, e prove informações via SNMP para os Softwares de gerenciamento disponíveis no mercado como: The Dude, Zabbix, Nagios, PRTG, NetXMS e etc. Disponibiliza ao usuário informações como: Temperatura interna, tensão e corrente das saídas de 12Vdc, 24Vdc e 48Vdc/-48Vdc,Uptime e status das saídas (desabilitada, ligado, desligado ou falha).
Possibilita ligar até 12 equipamentos com 3 tensões distintas. O diferencial do Patch Panel 3T Plus é que com apenas uma fonte de 48/-48VDC na entrada é possível obter 3 tensões individuais na saída (12, 24 e 48/-48VDC), 12 e/ou 24Vdc em 8 saídas (POE1 ao POE8), e 48/-48Vdc (mesma tensão da fonte utilizada) em 4 saídas (POE9 ao POE12). Por padrão de fábrica o Patch Panel 3T Plus Gigabit Evolution vem com as saídas de 1 a 8 configuradas em 12Vdc e desabilitadas, sendo necessário sua configuração antes de conectar os equipamentos. Utilizado para reduzir a quantidade de cabos e tomadas na instalação, pois alimenta vários equipamentos com apenas uma fonte de 48/-48Vdc; concentra o tráfego de dados e energia no mesmo cabo UTP (PoE - compatível com a norma IEEE 802.3.af/at, (pinos 4 e 5 Positivo, 7 e 8 Negativo). Além de permitir a utilização de fontes Nobreak, que garantem o funcionamento dos aparelhos, quando há queda de energia, a carga da bateria é utilizada para alimentar os equipamentos, permitindo o funcionamento dos mesmos por muito mais tempo. Possui sistema de proteção individual para cada porta e conectores RJ45 blindados. Indicado para antenas de transmissão de Internet, câmeras IP, sistemas wireless, VOIP, entre outros.
Características Gerais:
Tensão de alimentação 48/-48Vdc;
Sistema de proteção individual por porta e conectores RJ45 Blindados;
Saídas de 12 e/ou 24Vdc e 4 saídas de 48/-48Vdc;
Saídas de 12 e/ou 24Vdc selecionável via software;
Transmissão de dados Gigabit Ethernet (1000Mbps);
Saída de 12 e/ou 24Vdc estabilizada;
Padrão Rack 19’’ 1U;
Capacidade de 1,25A por porta;
Prático e de fácil instalação.
Informações Técnicas
ENTRADA
Tensão:48/-48 VDC
SAÍDA
Tensão: 12, 24 e 48/-48 VDC
Capacidade de Corrente: 1,25A por porta
Conexão: RJ45, sendo uma LAN e uma PoE (Pinos 4 e 5 Positivo, 7 e 8 Negativo)
TRANSMISSÃO DE DADOS
GIGABIT ETHERNET (10/100/1000Mbps por porta)
PROTEÇÕES:
Entrada: Surtos de tensão, surtos de corrente
Saída: Curto circuito, sobrecarga.
INTERFACE GERÊNCIA
Velocidade: 10Mbs Base-t RJ45 IEEE802.3TM
Auto MDI/MDI-X: Não Suportado
MAC: Sim
Protocolos Suportados: ARP - TCP - UDP - DNS - IP- ICMP - http - SNMP - SMTP
Network Discovery: Over UDP
WATCHDOG
Status: informa se o WatchDog está Habilitado/Desabilitado;
Varredura: Mostra a atividade do WatchDog (Executando/Pausa);
IP: Mostra em qual endereço de IP esta sendo executado o WatchDog;
Contador Ping: Mostra a quantidade de pings foram executados (10 pings por ramal);
Latência: Mostra a latência em milissegundos do ping;
Status dos Ramais: Informa o status dos ramais e a quantidade de vezes em que cada ramal foi resetado.
OUTROS
Dimensões: AxLxP - 45x483x270 mm
Peso: 0,380 Kg
MTBF: >60.000 horas (estimado)
Temperatura de operação 0 a +40ºC
