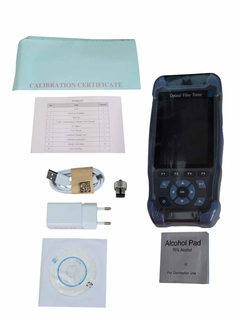

nstrumento portátil, projetado especialmente para medição de fibras ópticas.
1 - OTDR - Reflectômetro óptico no domínio do tempo/fibra apagada
2 - Mapa de evento (semelhante ao EXFO iLOM)
3 - Fonte de luz óptica
4 - Medidor de energia óptica
5 - Localizador visual de falhas
6 - Sequência de cabos Ethernet RJ45
7 - Distância de cabos Ethernet
O refletômetro óptico no domínio do tempo é uma nova geração de instrumentos de medição portáteis e inteligentes projetados pela AVES Communication Technology para testar o sistema de comunicação de fibra óptica. Botão/toque de operação dupla; integração multifuncional para ajuda os clientes a resolver efetivamente o teste de campo e manutenção; pode penetrar divisor óptico, teste de rede PON eficaz; gerenciamento inteligente de economia de energia, espera de 20 horas de duração, proteção eficiente da dimensão do teste.
MODELO COOTD001
COMPRIMENTO DE ONDA 1310nm / 1550nm ± 20nm
TIPO DE FIBRA G.652
FAIXA DINÂMICA 24dB/22dB
ZONA CEGA DE EVENTOS 3m
ZONA CEGA ATT 8m
FAIXA DE TESTE 500m ~ 60km
LARGURA DO PULSO 3ns ~ 10us
PRECISÃO DE ALCANCE ± (1m + Intervalo de amostragem + 0,005% x Distância de teste)
PRECISAO DE PERDA ± 0,05dB / dB
PONTOS DE AMOSTRAGEM 16k ~ 128k
RESOLUÇÃO DE AMOSTRAGEM 0,05m ~ 8m
PRECISÃO DE REFLEXÃO ± 3dB
ARMAZENAMENTO DE DADOS Interno : =600 ; Externo : Cartão TF
NÍVEL DE SEGURANÇA DO LASER Classe 2
FORMATO DE ARQUIVO Formato de arquivo padrão SOR
CONECTOR FC / UPC (Intercambiável SC , ST)
